本文面向实验力学、动态力学及复杂工况下的全场测量需求，系统提出数字图像相关（Digital Image Correlation，DIC）系统的选型逻辑与实施路径，以主导矛盾为分析主线，将DIC系统划分为时间主导型、空间主导型、时空均衡型与环境主导型四类典型架构，并梳理科研、国防科技工业与工业领域中十余个典型应用场景的配置建议。旨在为科研与工程技术人员提供兼具学术严谨性与工程实用性的DIC系统选型参考。

　　引言、实验力学对全场测量的需求

　　实验力学的发展本质上也是测量能力不断扩展的过程。传统电阻应变片受限于点式测量，仅能获取离散的结构响应信息。在材料内部应变局部化、裂纹扩展以及非均匀变形等复杂过程中，点式测量面临空间信息缺失问题，难以完整描述结构的真实力学行为。

　　数字图像相关（Digital Image Correlation, DIC）技术正是在这一背景下迅速发展起来，核心思想通过跟踪材料表面随机散斑在加载过程中的灰度变化，实现位移场、应变场以及形貌变化的连续重建。对于实验力学而言，DIC系统是一种围绕物理过程构建的时空采样体系。

　　真正决定DIC系统能力的，并非单纯的像素数量或帧率参数，而是DIC系统是否能够在真实实验环境中稳定保留有效的物理信息。

　　一、DIC系统选型的底层逻辑

　　DIC系统选型最常见的误区，是将设备能力简单理解为“更高分辨率”或“更高采集帧率”。实验力学中的测量本质是时间尺度和空间尺度，时间尺度决定系统需要以多快速度完成采样，空间尺度决定系统需要保持多少细节。当材料裂纹以数百米每秒扩展时，若采样频率不足，相邻帧之间裂纹前缘直接跨越相关窗口，导致算法失效；而在微观原位实验中， 即使材料几乎不发生快速运动，若系统无法稳定保留微尺度纹理，相关算法同样无法成立。因此，DIC系统选型必须围绕以下几个要素建立选型逻辑：

　　l物理过程时间尺度

　　l被测对象空间尺度

　　l光学系统成像能力

　　l散斑统计稳定性

　　l环境扰动条件

　　DIC系统空间分辨率并不等同于相机分辨率，只有当散斑尺度、镜头调制传递函数、景深以及相关窗口共同满足统计稳定性时，像素才能转化为有效测量值。帧率也非越高越好，高速采样意味曝光时间缩短、感光量下降，导致图像信噪比下降，削弱相关稳定性。因此，DIC系统选型核心，是在真实实验环境约束条件下建立适配的时空采样体系。

　　从实验力学角度，按系统主导矛盾，当前DIC系统大致可分为四类典型架构：以超高速冲击为代表的时间主导型系统，以微观原位实验为代表的空间主导型系统，以材料力学与结构动力学为代表的时空均衡型系统，以及面向极端高温等复杂现场工况的环境主导型系统。

　　二、科研领域典型应用场景数字图像相关DIC系统推荐

　　1. 金属拉伸与曲面变形测量（空间主导型）

　　金属材料拉伸实验核心任务，已转向材料塑性演化、局部应变集中以及断裂机制的全场重建。在航空航天薄壁件、增材制造异性构件以及复杂曲面结构出现后，研究人员核心关注材料进入塑性阶段后应变的空间分布、颈缩区域如何形成以及曲率区域的离面变形如何影响真实应变场。

　　这一场景属空间主导型问题，真正决定测量质量的，是系统是否能够稳定保留局部高梯度应变信息，并重建曲面区域的三维位移场。

　　因此，这类实验更需要高空间分辨率、低畸变光学系统以及稳定的双目三维重建能力。优先推荐千眼狼（Revealer）的RVM-STD-DH1200或RVM-STD-BM1200，其1200万像素双目架构能够在较大视场条件下依然维持局部细节解析能力，支持复杂曲面三维重建，同时有效抑制曲面区域离面位移引入的伪应变问题。

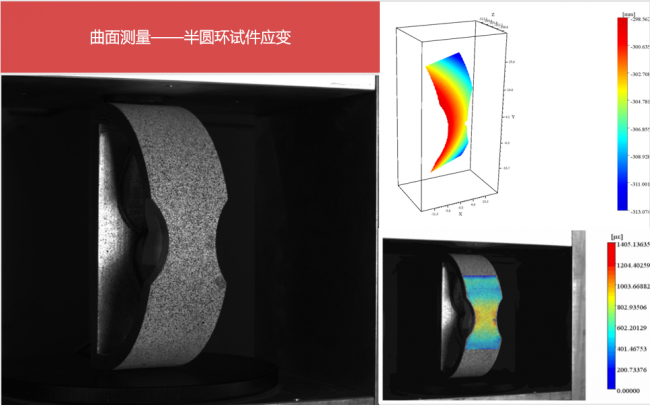

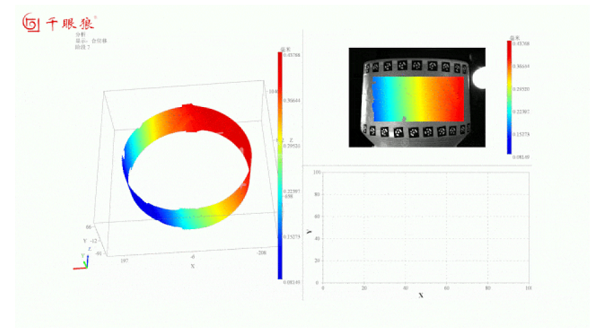

　　图1-使用千眼狼（Revealer）RVM-STD-BM1200双目三维DIC系统测量半圆环试件应变

　　2. 复合材料力学（时空均衡型）

　　复合材料力学研究已转向层间脱粘、纤维断裂、基体开裂以及局部屈曲等损伤机制如何相互耦合演化，应变场已经成为损伤演化的重要证据。相比均匀金属材料，复合材料内部具有明显各向异性，同时层合结构又容易产生显著离面变形。意味着研究人员既需要观察整体结构的全场应变分布，又必须保留局部损伤区域的细节信息，属于典型时空均衡主导型问题，优先推荐千眼狼（Revealer）RVM-BM1200双目三维DIC系统，其1200万像素系统能够在较大视场条件下依然维持较高纹理解析能力，双目结构则能够有效解决弯曲过程中离面位移对应变计算造成的干扰。实验若研究低速冲击后的材料损伤，可考虑切换RVM-HS-M（1920×1080@3000 fps）或RVM-HS-S（1280×1024@16000 fps），其采集端M、S系列高速摄像机拥有更高的动态范围，应对复合材料表面的碳纤维纹理与人工散斑的干扰问题。

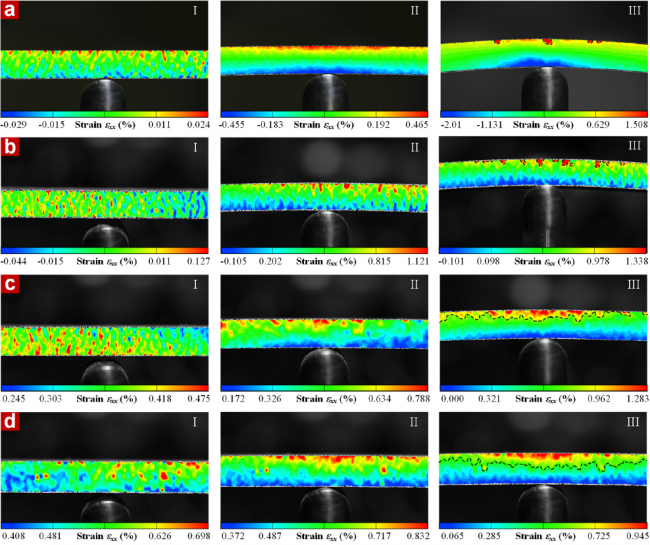

　　图-使用千眼狼（Revealer）RVM-HS-S双目三维高速DIC系统测量复合材料在拉弯复合工况下全场应变数据

　　3. 振动模态分析（时间主导型）

　　振动模态实验的研究目标，是恢复结构在动态载荷作用下的真实振型与频率响应特征。传统加速度传感器虽然能够获取局部频率信息，但无法实现全场振型重建，同时附加质量还可能改变轻量化结构本身的动力学响应。DIC系统优势在于能够实现非接触全场振型重建，但振动实验中的难点是很多结构的振动位移极小，振动频率却非常高，要求DIC系统需要在高频条件下持续采样，模态分析也需要足够高的帧率满足奈奎斯特采样定律，属于典型事件主导型场景，帧率不足，DIC系统将无法正确恢复振动相位关系。

　　一般机械结构件（模态频率＜1kHz）推荐采用千眼狼（Revealer）RVM-HS-M（1920×1080@3000 fps），航空发动机叶片等高阶模态（模态频率数kHz）采用RVM-HS-S（1280×800@16000 fps）或RVM-HS-NEO（1280×1024@25000 fps）。后处理RVM软件振动模态测量模块可将全场三维位移时程作为虚拟传感器输出，通过快速傅里叶变换构建功率谱密度矩阵，采用频域分解法(FDD)对矩阵进行奇异值分解，识别固有频率并重构三维振型。

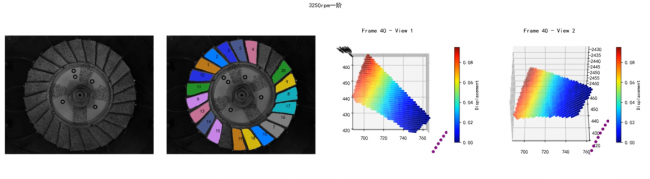

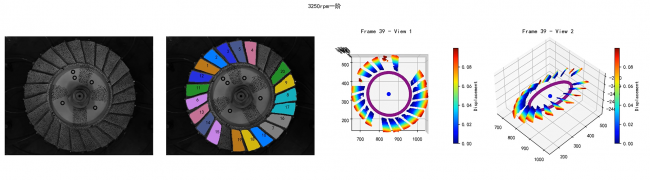

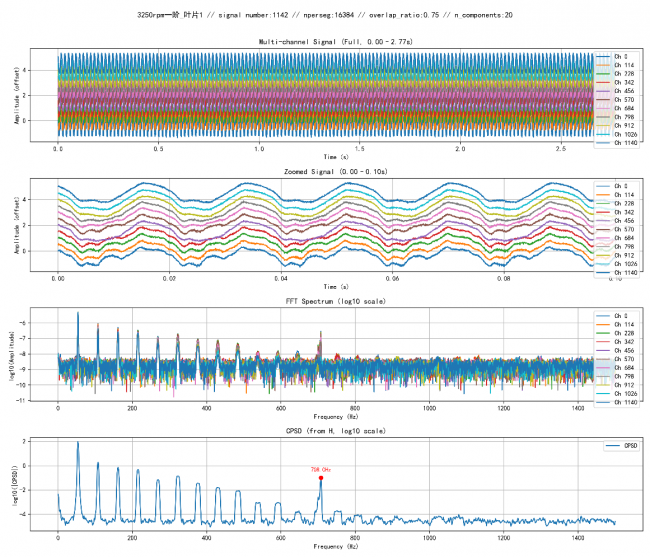

　　图-使用千眼狼（Revealer）RVM-HS-NEO双目三维高速DIC系统测量航空发动机叶片振动模态

　　4. 软物质力学与生物力学（环境主导型）

　　软物质如生物材料如水凝胶、软组织、生物薄膜结构，共同特点都是低模量、大变形及高度非线性。软物质加载速度较慢，但变形极大，要求DIC算法支持大应变匹配，同时很多生物组织天然缺乏高对比度纹理，表面存在水分反光与局部透明问题，更关注系统的灰度响应与低干扰能力，属于典型的环境主导型应用场景。优先推荐准静态高分辨率系统RVM-STD准静态系列，其高动态范围成像能力能够有效提高生物组织纹理可识别性，若需测量温度对软物质的影响如热致相变，可选用RVM-IR温度场耦合应变测量系统（4096×3000 @29fps，640×512 @25Hz），其搭载的低热灵敏度红外相机捕捉热载下高温形变图像。

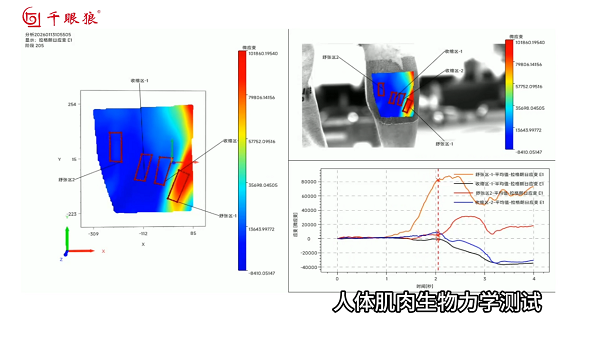

　　图-使用千眼狼（Revealer）RVM-STD-DH1200双目三维DIC系统研究人体肌肉运动载荷下的形变

　　5. 岩石力学（依加载速率而定，空间主导型/时间主导型）

　　岩石力学实验研究关注裂纹起始、扩展以及最终贯通。岩石天然存在大量随机缺陷与非均质结构，其破坏过程通常伴随裂纹分叉，偏转及局部碎裂。岩石力学的应用场景主导矛盾取决于加载速率，常规伺服压力机加载为准静态，选型主导矛盾为空间主导型，需高分辨率捕捉裂纹，故准静态岩石实验优先选用RVM-STD-BM1200（1200万像素，29 fps）；而动态实验需要较高时间分辨率捕捉裂纹快速扩展，避免裂纹在帧间跳跃，导致相关失效，故优先推荐千眼狼（Revealer）高速DIC系统RVM-HS-S（1280×800@16000 fps），具备高时间分辨率、较大景深、高动态范围以及稳定同步能力，保证高速破坏阶段依然能够维持有效纹理追踪。

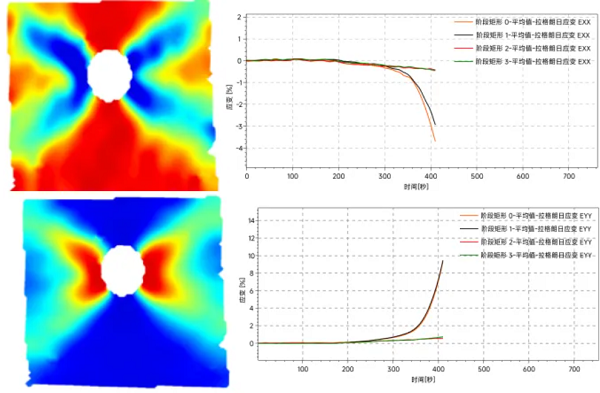

　　图-使用千眼狼（Revealer）RVM-HS-M双目三维高速DIC系统研究岩石在干湿循环作用下的损伤演化规律

　　6. 冲击力学（霍普金森压杆、落锤冲击）(时间主导型)

　　冲击力学实验的核心目标是研究材料在极高应变率条件下的动态响应行为，包括动态裂纹扩展以及高速局部化失稳。这类实验的难点在于物理过程通常发生在百微秒甚至更短时间尺度，若DIC系统无法提供足够时间分辨率，关键破坏阶段将直接在帧间丢失。因此，冲击力学属于典型的时间主导型场景，推荐RVM-HS-NEO高速DIC系统（1280×1024@25000 fps，有效ROI下可达100000 fps以上），系统具有纳秒级曝光、高频脉冲照明以及外同步触发能力，可与SHPB入射波或落锤释放信号严格同步。

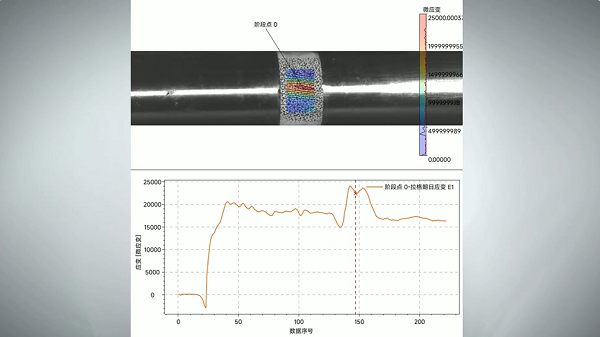

　　图- 使用千眼狼（Revealer）RVM-HS-NEO超高速DIC系统测量SHPB中水泥试件动态应变场

　　7. 显微原位实验（空间主导型+环境约束）

　　显微原位实验核心目标是在微尺度下直接观察晶粒、微结构以及微裂纹在加载过程中的真实演化行为。大量研究开始将DIC技术与扫描电镜、显微镜及原位加载平台结合，用于研究晶粒级应变分布、微裂纹萌生以及MEMS器件变形。但随着倍率提高，显微尺度下景深变小，DIC测量对于热漂移与环境振动极为敏感。选型主导矛盾为空间主导，兼环境约束，对空间分辨率和畸变校正要求极高。优先推荐千眼狼（Revealer）RVM-Micro 3D显微DIC系统（4096×3000@30 fps，0.63 X~6.3 X，可视镜头配置而定），系统采用B样条控制点网络建模，精准补偿显微光路高阶非线性畸变，同时内置显微专用图像增强算法，支持自然纹理计算，可有效解决显微尺度下的景深限制、纹理不足以及热漂移问题，从而保证微尺度应变场能够被稳定重建。

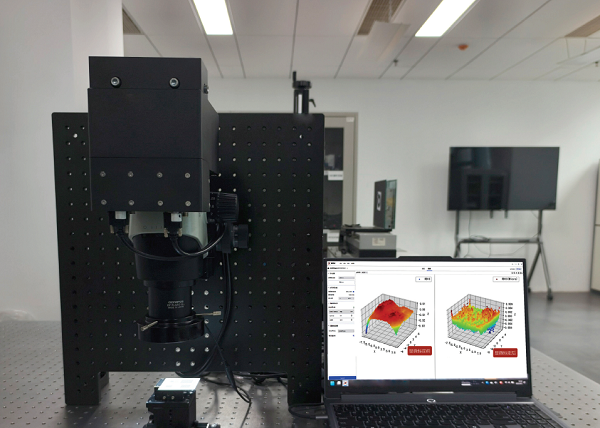

　　图- 使用千眼狼（Revealer）RVM-Micro3D捕捉微米/亚微米级形变

　　8. 轨道交通（空间主导型）

　　轨道交通领域目标是关注复杂服役环境下的裂纹扩展、接触疲劳及寿命预测问题。在钢轨长期服役过程中，轮轨滚动接触会在轨道表层与次表层形成复杂应力分布，导致裂纹萌生位置、裂纹扩展方向以及局部塑性区形态不断演化。钢轨裂纹扩展属疲劳裂纹扩展，时间分辨率要求较低，与此同时，研究者必须保留裂纹尖端局部应变梯度与塑性区细节，对空间分辨率要求极高，因此该场景属空间主导型矛盾，优先推荐RVM-STD-DH1200 双目三维DIC系统，采用超分辨率相机进行间隔采集，配合外部触发器与疲劳试验机联动，可准确记录不同循环周次下的裂纹长度和尖端位移场。

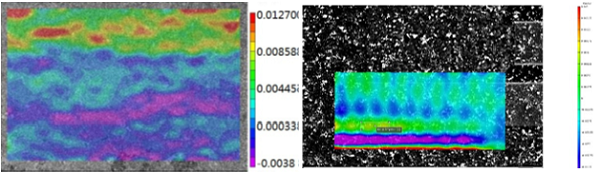

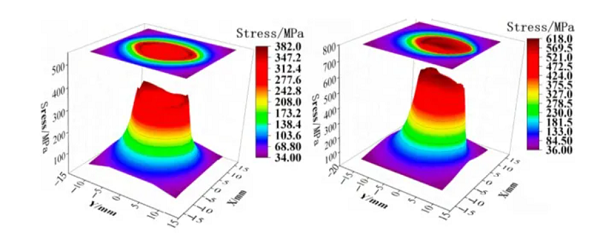

　　图- 使用千眼狼（Revealer）RVM-STD-DH1200计算的铁轨表面应力分布

　　三、国防科技工业领域典型应用场景数字图像相关DIC系统推荐

　　1. 爆炸冲击实验（时间+环境主导型）

　　爆炸冲击实验的核心目标，是研究结构在高压冲击波、爆轰载荷下以及高速破片作用下的动态响应行为，分析冲击波传播、局部失稳、裂纹扩展以及碎裂过程中的能量演化路径。这一类实验物理过程通常发生在微秒量级。冲击波传播速度极高，局部结构往往在极短时间内完成大变形，属于典型时间+环境主导型应用场景，需要极高帧率和极短曝光，同时强光干扰、强冲击振动对滤光和系统防护亦提出严苛要求。千眼狼（Revealer）RVM-HS-NEO（1280×1024@25000 fps）高速DIC系统，配备窄带滤光片、主动光源，远程触发，同时支持多测头分布式架构，保障破坏实验中稳定获取目标真实结构响应过程。

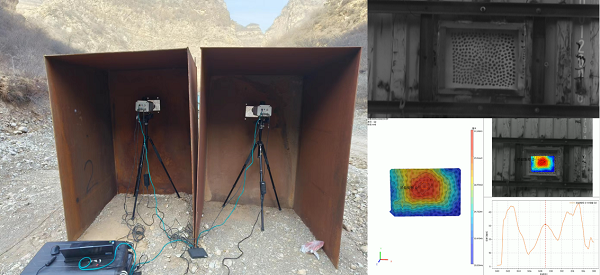

　　图-使用千眼狼（Revealer）RVM-HS-S（1280×800@16000 fps）捕捉的结构件爆炸冲击载荷下形变

　　2. 特种材料高温形变（环境主导型）

　　高温环境中的材料力学行为，是航空航天、核领域重要研究方向，研究人员关注高温蠕变、热屈曲、热疲劳以及材料在高温条件下的局部失稳行为。高温环境对整个光学系统会造成持续干扰，高温空气会引起折射率波动，导致局部漂移，材料表面热辐射会造成灰度饱和，且氧化层形成后表面发生变化，进一步削弱散斑稳定性。因此，此类场景通常为环境主导型，需要DIC系统能在高温自发光辐射下维持稳定光路和灰度场。千眼狼（Revealer）RVM-IR双目三维高温应变场测量系统搭配窄带滤光技术消除高温自发光干扰，1200 万像素超清相机搭载低热灵敏度红外相机可捕获热载下高温形变图像。

　　图-使用千眼狼（Revealer）RVM-IR(4096×3000@29 fps，640×512@25 Hz）测量极端高温热载作用下金属材料的非线性应变演化规律及应力集中机理

　　3. 特种材料流固耦合（时空均衡型）

　　流固耦合实验研究关注材料或结构在复杂流场作用下的动态响应行为，如气动弹性、高超声速条件下的结构变形，相较于普通结构振动实验，流固耦合实验结构响应与流场本身双向耦合，流场改变结构变形，结构变形又反作用于流场，故研究人员需要同时观察结构整体动态响应与局部瞬态失稳过程。实验场景需要DIC系统具备较高时间分辨率恢复动态过程，又需要足够空间分辨率覆盖能力观察整体结构行为，属时空均衡主导型应用场景，推荐千眼狼（Revealer）RVM-HS-G Pro（2560×2016@3600 fps）高速三维DIC系统，支持以满足奈奎斯特采样定律的采集帧率，确保捕获被测对象在复杂流场条件下的离面振动行为，同时500万像素能维持大视场覆盖能力，此外，高速三维DIC系统与粒子图像测速PIV系统通过统一的外部触发信号实现同步采集与时序对齐，可测得PIV测量第n个流场（n≥1）匹配DIC测量第（n-1）×（DIC采集帧率/PIV采集帧率）+1帧位移数据，进而分析“流动驱动-结构反馈-诱导动能传递机制”。

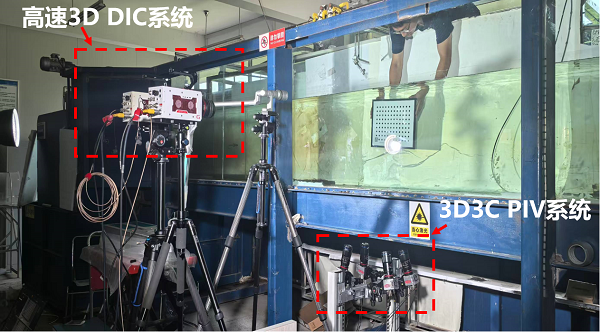

　　图-使用千眼狼（Revealer）RVM-HS-G Pro高速三维DIC系统搭配3D3C PIV系统耦合测量海洋立管涡激振动

　　四、工业领域典型应用场景数字图像相关DIC系统选型指南

　　1. 3C电子设备跌落测试（时空均衡型）

　　跌落实验的核心目标，是分析终端电子设备在瞬态冲击条件下（自行跌落或钢球撞击）的结构响应行为，包括边框或屏幕变形形态、波前传播特征与动态响应趋势。跌落过程时间尺度通常为毫秒级，需要足够的时间分辨率切分关键阶段，同时需一定空间分辨率来分辨微小裂纹和局部变形，属时空均衡型主导场景， 推荐RVM-HS-M（1920×1080@3000 fps）或更高帧率的RVM-HS-S（1280×800@16000 fps），其系统高速采样能力可恢复跌落冲击瞬态过程，也具备足够空间解析能力识别撞击点附近的能量传递与耗散过程。

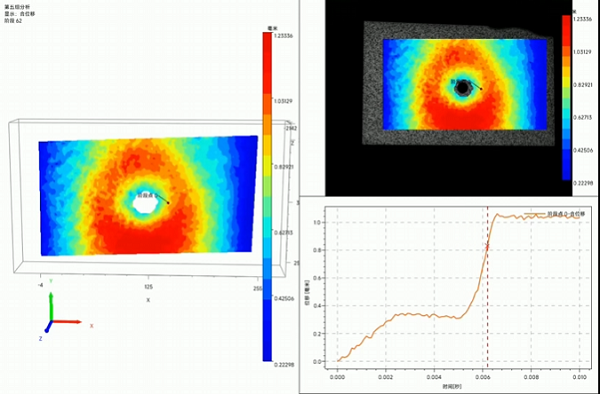

　　图– 使用RVM-HS-S（1280×800@16000 fps）捕获的电脑屏幕钢球跌落测试撞击点附近能量回弹重分布情况

　　2. 半导体芯片热应变（空间+环境主导型）

　　半导体峰值与热循环实验核心目标是研究芯片、焊点及封装材料在热载荷作用下的热膨胀失配行为，由于材料热膨胀系数不同，局部区域会产生应变集中情况，从而导致焊点疲劳或封装失效。这一场景的观测难点在于被测对象结构尺寸极小，热漂移明显，且表面反光严重，属于空间+环境主导型应用场景，匹配的千眼狼（Revealer）RVM-Micro显微DIC系统可适配显微加载及热台数据流，实时解算应变-时间/载荷动态演化曲线。

　　图- 使用RVM-Micro显微DIC系统捕捉的芯片整体及关键角落和焊线键合区域处的热应变分布

　　3. 大型工程结构件360°全周测量（空间主导型）

　　圆柱承压结构、桥墩模型、大型管状构件构件中的DIC测试核心目标已从局部测点测量转向大型复杂结构的全场三维重建，研究人员越来越关注整体结构变形模式，大尺度结构失稳路径，全周变形耦合关系，以上均基于完整空间尺度下建立整个结构表面的连续位移场和应变场，该场景属于空间主导型，且为覆盖范围主导型场景，推荐采用多套RVM-STD-BM1200分布式布置，通过大视场拼接技术将所有测头的局部坐标系统一到全局坐标系下，RVM软件大视场拼接模块可自动融合多个测头的数据，输出完整圆柱表面的位移云图和应变云图。

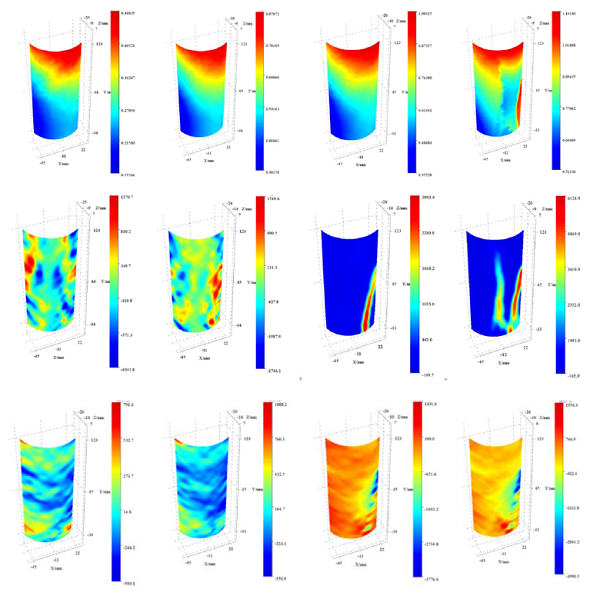

　　图-使用4套RVM-STD-BM1200双目三维DIC系统（大视场拼接）实现大型圆柱构件全周测量

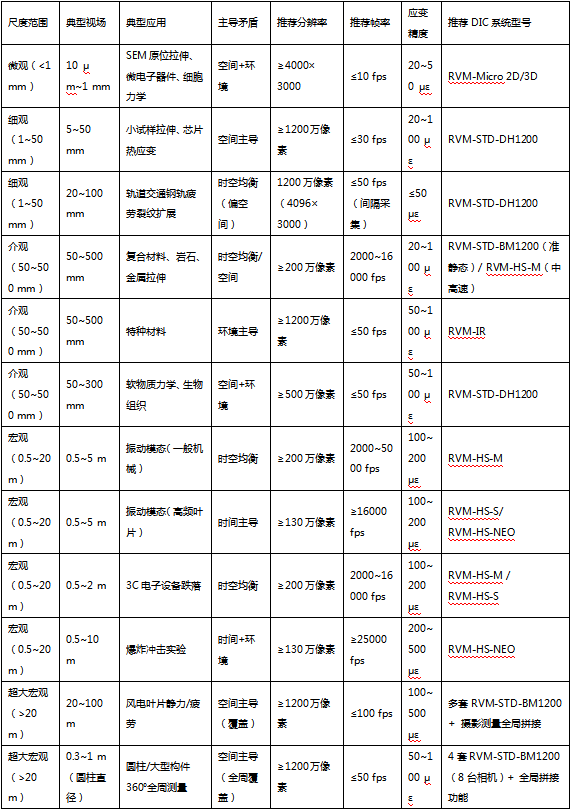

　　五、千眼狼（Revealer）数字图像相关DIC系统选型一览表（从微观到宏观）

六、结语：数字图像相关（DIC）系统专业选型的原则

　　综合上述科研、国防科技工业、工业领域多场景分析，DIC系统选型应遵循下列主要原则：

　　一是主导矛盾优先原则：首先判断实验的瓶颈是时间、空间、环境还是多因素耦合。时间主导场景如爆炸、冲击应优先保证帧率和曝光时间；空间主导场景如大型工程结构件、微观组织应优先保证分辨率和视场覆盖；时空均衡场景如振动模态、复合材料需在两者间权衡；环境主导场景如高温、水下则须优先考虑环境适应性滤光、冷却，再匹配时空参数。

　　二是系统协同与可扩展原则：大型结构或复杂工况需要多测头、多套设备同步采集，全局坐标统一，系统需支持分布式架构。同时，DIC系统应与万能试验机、霍普金森压杆、振动台等加载设备实现外部触发同步，并能够导入力、位移等模拟量信号。

　　综上，数字图像相关（DIC）系统的选型是一项需要紧密结合实验目标、试件特性、环境约束的系统性决策。本文系统梳理三大领域中十余个典型应用场景的需求特征与配置建议，推动三维全场应变测量技术在研究与工程场景中更广泛、更科学地应用。
