随着半导体技术的飞速发展，芯片制造工艺日益复杂，对检测设备的要求也越来越高。传统的可见光检测已难以满足亚微米甚至纳米级缺陷的识别需求。在此背景下，近红外（NIR）校正高分辨率工业镜头凭借其穿透硅材料的独特优势，在半导体检测领域扮演着关键角色。作为泛半导体领域的专业服务商，普恩志（Global-PNG）始终致力于为行业提供最前沿的光学检测解决方案。本文将结合普恩志的行业洞察，探讨近红外校正镜头的市场、技术及价格趋势，并重点介绍三款由普恩志供应的 VST 高性能工业镜头。

　　市场趋势：半导体检测需求驱动光学创新

　　全球半导体市场持续增长，预计到2030年，短波红外（SWIR）市场规模将达到7.392亿美元 。其中，半导体检测是 SWIR技术最重要的应用增长极。据雅虎财经数据，半导体晶圆检测设备市场预计将从2025年的65.2亿美元稳步增长 。

　　普恩志观察到，驱动这一增长的核心动力源于：

　　先进封装的崛起：3D堆叠和异构集成技术要求检测设备能够“看透”封装内部。近红外光具备穿透硅材料的能力，可实现无损检测，这是普恩志为客户解决 3D 封装良率问题的核心手段。

　　缺陷检测精度的极致追求：随着制程节点向 2nm/3nm演进，微小缺陷的识别依赖于更高分辨率的近红外光学系统。

　　数智化供应链的整合：如普恩志泛半导体 B2B 交易平台所展示的趋势，自动化检测与机器视觉的深度结合，正推动工业镜头向高标准化与快速交付方向发展 。

　　技术原理：硅的近红外穿透性

　　硅作为半导体核心材料，在可见光下是不透明的，但在 900nm 至 1700nm 的近红外波段表现出良好的透明性。这一物理特性是普恩志推荐近红外成像方案的科学基础。

　　通过使用普恩志供应的高分辨率近红外镜头，检测系统可以实现：

　　减薄片（Thinned Wafer）检测：在晶圆减薄工艺中，实时监控内部微裂纹。

　　晶圆键合（Wafer Bonding）质量评估：清晰观察键合界面的空洞与杂质。

　　背面对准（Backside Alignment）：透过硅基底实现正背面图案的亚微米级对准 。

　　技术趋势：高分辨率与精准 IR 校正

　　普恩志技术团队指出，高性能近红外镜头必须具备以下四大技术特质：

　　1. 高分辨率与大靶面：支持 4K 甚至更高分辨率，兼容 1.1 英寸大尺寸传感器，以覆盖更广的检测视野。

　　2. 极致的 IR 校正：通过特殊光学设计消除可见光与 NIR 波段间的焦点偏移（Focus Shift），确保全光谱清晰成像。

　　3. 高透过率镀膜：在 900-1700nm波段保持极高的透过率，增强微弱信号捕捉能力。

　　4. 工业级稳定性：坚固的机械结构，确保在半导体产线的高频震动环境下依然保持光学精度。

　　产品聚焦：普恩志推荐 VST VS-H-IRC/11 系列镜头

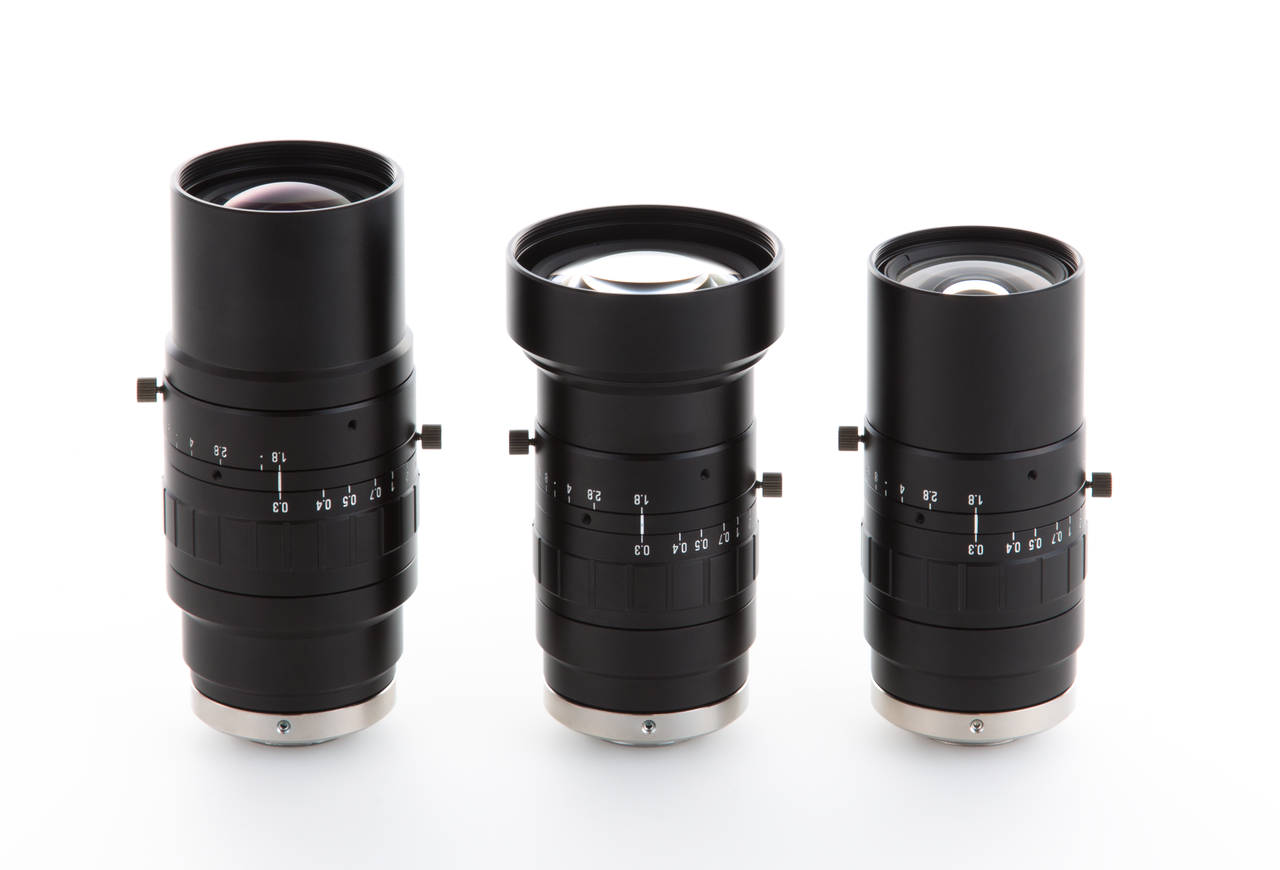

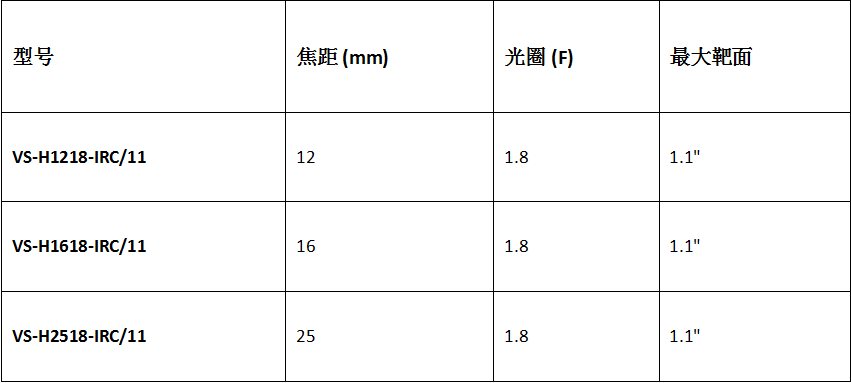

　　作为 VST 的深度合作伙伴，普恩志为您精选了三款专为半导体检测设计的近红外校正高分辨率工业镜头。该系列支持 2000 万像素成像，具备卓越的 IR 校正性能。

1. VST VS-H1218-IRC/11

　　适用于需要大视场覆盖的晶圆表面预检。

2. VST VS-H1618-IRC/11

　　兼顾视野与细节，是 MEMS 器件检测的理想选择。

3. VST VS-H2518-IRC/11

　　提供更高的放大倍率，专注于微小缺陷的深度识别。

价格发展趋势

　　根据普恩志的市场监测，近红外镜头价格正呈现阶梯化分布：

　　高端定制化成本上升：随制程进步，超高精度镜头的研发成本依然高企。

　　标准化产品性价比提升：通过普恩志的一站式 B2B 平台，规模化采购降低了中端镜头的流通成本。

　　国产替代方案初现：普恩志也在积极评估优质国产替代方案，以帮助客户优化成本结构。

　　总结：携手普恩志，共筑智造未来

　　在数据驱动的工业新时代，选择具备深度行业洞察与稳定供应能力的合作伙伴至关重要。普恩志（Global-PNG）依托数智化供应链体系，为您提供现货保障、技术支持与权威认证。

　　关于普恩志：

　　普恩志科技（北京）有限公司成立于 2010年，深耕泛半导体及显示产业。我们不仅是三星、LG、京东方、华星光电等头部企业的长期合作伙伴，更通过“普恩志泛半导体 B2B 交易平台”打造集在线选型、跨境物流、国产替代推荐于一体的“一站式”服务，助力全球厂商高效买全球、卖全球。
